Hoog vliegen - of: wanneer ruimte schaars is

Uitbreiding en transportbandverbinding van het bestaande logistieke centrum op het terrein van het farmaceutische bedrijf Roche tot een 15 m hoog hoog magazijn verdeeld in twee klimaatzones.

Terug

Feitencheck

Roche Zwitserland, Basel, CH

Projectfocus

De installatie van de vloertransportbandtechnologie vond plaats in het bestaande gebouw en was zeer uitdagend, aangezien de lage plafondhoogte en het smalle kolommenraster verschillende hoogteaanpassingen en enkele richtingsveranderingen in de materiaalstroom vereisten.

Toepassingsgebied

Magazijn met normale temperatuur: twee gangen van 60 meter lang voor 8.849 palletplaatsen, twee MASTer 12-T stellingbedieningsmachines (SRM's) met PowerShuttle. Koude opslag: een 30 meter lange gang voor 3.622 palletplaatsen, een MASTer 12-T stapelkraan. Stöcklin rustte het hele systeem uit met de optimale transport- en opslagtechniek en Stöcklin logOS WMS.

Voordelen

De Roche Group heeft een duurzame, ruimte- en energiebesparende systeemoplossing gekregen en is daarmee in staat om te voldoen aan de groeiende vraag naar producten op het gebied van gepersonaliseerde geneeskunde.

Hoogtepunten

De installatie van de vloertransportbandtechnologie vond plaats tijdens de lopende productieactiviteiten in het bestaande gebouw en was een enorme uitdaging. Er moest rekening worden gehouden met strenge specificaties op het gebied van energie, hygiëne en veiligheid en in overeenstemming met de voorschriften van de "Good Distribution Practice" (GDP).

Sterk geautomatiseerd - Energiebesparend - Hulpbronnenbesparend

Wanneer ruimte schaars is

Het doel was om het logistieke pand van acht verdiepingen uit te breiden met een volledig geautomatiseerd hoogbouwmagazijn (HBW) van ongeveer 15 meter hoog met ongeveer 12.450 palletplaatsen verticaal en over de hele lengte van het gebouw. Zowel grondstoffen als verpakkingsmaterialen en eindproducten met verschillende fysieke en chemische eigenschappen moesten worden opgeslagen en georganiseerd voor inkomende en uitgaande goederen. Om optimaal gebruik te maken van de beperkte beschikbare ruimte is het systeem ontworpen als een gekanaliseerd magazijn, dat relatief weinig ruimte in beslag neemt.



De oplossing van Stöcklin

Het geïnstalleerde kanaalopslagsysteem werd in twee zones verdeeld door een scheidingswand met brandbeveiliging/klimaatbeheersing. In de 20°C-zone zijn ongeveer 8.850 palletopslaglocaties beschikbaar in twee 60 m lange gangen, die worden aan- en afgevoerd door twee 14 m hoge stellingbedieningsmachines (SRM's) met PowerShuttle. In het gekoelde magazijn, waar een constante temperatuur van 5 °C heerst, is een SRM ontworpen voor 29 dubbele cycli, ook uit Stöcklin's MASTer 12-T serie. Temperatuurgevoelige materialen en preparaten worden tijdelijk opgeslagen op ongeveer 3600 palletplaatsen. De ganglengte is 30 meter.

Het nieuwe hoogbouwmagazijncomplex is toegankelijk via twee automatische palletliften met een installatiehoogte van 26 meter vanaf de begane grond. Daarnaast zijn als eerste stap verbonden transporttechnologielijnen geïnstalleerd op de zesde en zevende verdieping.

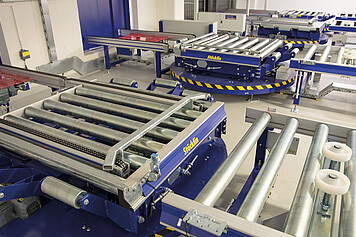

Inkomende en uitgaande goederen bevinden zich op de begane grond van het nieuwe totaalsysteem. Te ontvangen laadeenheden worden handmatig overgebracht van houten naar plastic dragers, ladingen worden gecontroleerd, indien nodig met folie vastgezet door een volautomatische wikkelaar en met behulp van handpallettrucks overgebracht naar het transportsysteem op vloerniveau. Palletliften worden gebruikt om de goederen naar de zevende verdieping (HRL) te brengen.

Het orderverzamelen vindt plaats op de zesde verdieping. Stöcklin heeft dit gebied uitgerust met ergonomische voorzieningen die het werk van de magazijnmedewerkers vergemakkelijken. Daartoe behoren bijvoorbeeld hefplatforms en in hoogte verstelbare bedieningsoppervlakken evenals een geoptimaliseerde opstelling van beeldschermen, toetsenborden en printers.

De materiaalstroom wordt aangestuurd door Stöcklin logOS WMS, dat werd verbonden met het bestaande magazijnbeheersysteem. Het WMS bevat ook 2D visualisatie gebaseerd op WinCC.



Voordelen voor de klant: Charles Meyer, hoofd logistiek bij Roche

"Met het nieuwe kanaalopslagsysteem heeft Stöcklin een ruimte- en energiebesparende systeemoplossing geïmplementeerd waarmee we adequaat kunnen reageren op de groeiende vraag naar onze producten op het gebied van gepersonaliseerde geneeskunde en verdere groei kunnen veiligstellen."



GMP-conforme kwalificatie is essentieel in de farmaceutische industrie. Auditing en validatie volgens GMP vereisen echter speciale expertise, die we bij Stöcklin bundelen in gespecialiseerde teams van experts.

Damian Cueni, Sales Manager Zwitserland en Duitsland
