Hoogbouwmagazijn voor vaste stoffen en vloeistoffen voor Bachem AG

Hoge doorvoer, zelfs in explosiebeveiligde ruimtes, met geautomatiseerde hoogbouwstellingen op een centrale locatie - slank, veilig, conform de voorschriften.

Terug

Feitencheck

Bachem AG, Bubendorf, CH

Projectfocus

Bouw van maximale opslagcapaciteiten voor specifieke opslagklassen (bijv. zuren, logen) en opslagomstandigheden (bijv. koelruimte) in de centrale ruimte van het bedrijfspand

Toepassingsgebied

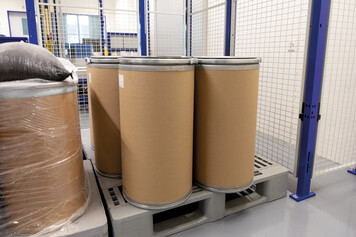

Geautomatiseerd hoogbouwmagazijn voor vaste stoffen (468 palletplaatsen, dubbeldiepe dwarsopslag) en voor vloeistoffen (260 plaatsen voor gepalletiseerde en niet-gepalletiseerde IBC-containers) in EX-beschermde uitvoering, met MASTer op- en overslagmachines en logOS Software Suite.

Voordelen

Geoptimaliseerde, passende behandeling van farmaceutische precursors en werkzame bestanddelen vanuit veiligheidsperspectief

Hoogtepunten

Brandbeveiligingsinstallaties met sprinklers en drie brandwerende snelloopdeuren met noodstroomaccu, die als eerste gecontroleerd sluiten bij een gas- of brandalarm in de EX-ruimte.

Uitstekend - Intelligent - Brandveilig

Betrouwbare verwerking - in overeenstemming met richtlijnen

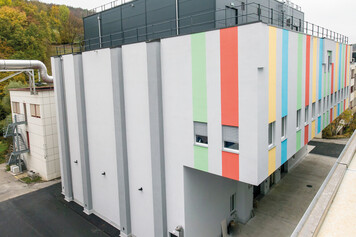

De Bachem Groep is een beursgenoteerd technologiebedrijf gespecialiseerd in peptidechemie. De focus ligt op de ontwikkeling van innovatieve, efficiënte productieprocessen en de productie van actieve farmaceutische ingrediënten op basis van peptiden. Om een maximum aan producten in een minimum aan ruimte op te slaan, in quarantaine te plaatsen en vrij te geven in overeenstemming met de gekwalificeerde farmaceutische richtlijnen en om ze veilig te kunnen verplaatsen met een minimum aan personeel, hebben Bachem en Stöcklin gekozen voor een opslagcapaciteit op twee niveaus.

Het nieuwe hoogbouwmagazijn ondersteunt onze groeistrategie en zal ons helpen om onze leidende wereldwijde positie in de peptidenmarkt verder uit te breiden.

Oliver Tretzack, projectmanager Bachem AG

Precies de juiste oplossing

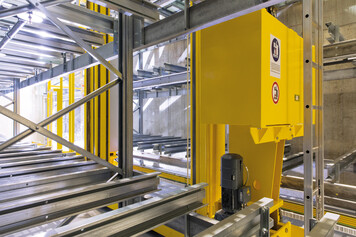

Een MASTer-18T palletstapelkraan, die is ontworpen voor dubbeldiepe dwarsopslag en 468 opslaglocaties bedient, beweegt over een lengte van 20,4 meter in het geautomatiseerde magazijn voor vaste stoffen. Een eenmotorige telescopische vork met 2 vorken zorgt ervoor dat de pallets kunnen worden opgeslagen op hoedprofielen om ruimte te besparen. De 17,7 m hoge Magazijnkranen (SRM) is ontworpen voor een hefcapaciteit tot 600 kg.

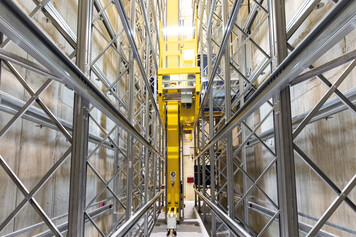

De 260 palletplaatsen in het magazijn voor vloeibare goederen, waar meer kritieke goederen worden opgeslagen, zijn toegankelijk via een 17,7 m hoge MASTer 24-DT stellingbedieningsmachine die ontworpen is voor ladingen tot 1.400 kg. De vaste telescopische vork met 2 tanden voor enkelvoudige diepe opslag kan IBC-containers met en zonder subpalletisering transporteren.

De behandelingssnelheid voor beide systemen is gemiddeld 30 pallets per uur - edurende twaalf uur per dag, vijf dagen per week.

Machine, explosiebeveiliging en EMC-richtlijn

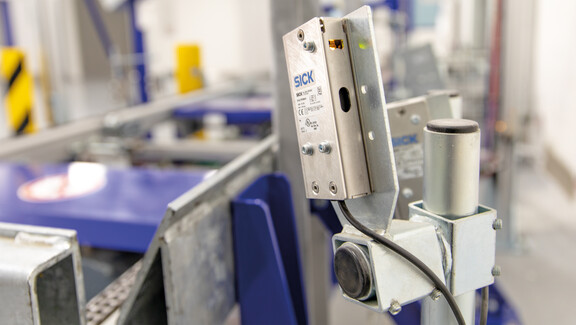

Het systeem in de vloeistofopslag is ontworpen in overeenstemming met de bepalingen van de Machinerichtlijn (2006/42/EG), de Explosiebeschermingsrichtlijn (2014/34/EU) en de EMC-richtlijn (2014/30/EU): De Magazijnkranen is ontworpen in EX-veiligheidsklasse 2 in het vloeroppervlak, met een ontwerp conform temperatuurklasse 4. Aandrijvingen, sensoren en profielbesturing in de voorzone van het hoogbouwmagazijn waren/zijn ook EX-beschermd vanaf de vloer tot een hoogte van 1 meter. Veel andere elektrische componenten werden om veiligheidsredenen boven de EX-beschermingszone geïnstalleerd.

Goede redenen voor systeemoplossingen van Stöcklin

Jarenlange ervaring en certificeringen voor speciale toepassingen (ATEX, IECEx, KOSHA)

Bewezen hoofdaannemer met ervaring in grootschalig projectmanagement

Hoge flexibiliteit en snelle schaalbaarheid dankzij plug & play-systeemoplossing

Duurzame investering, lange levensduur, lage TCO (Total Cost of Ownership)

Eigen productie, werkplaats en servicemanagement door ervaren medewerkers in het Laufen Technology Centre, CH

Gepatenteerde energiesystemen
